🔴 Dầm ẩn
🔊 Podcast Dầm ẩn (Dầm bẹt, Dầm chìm)
Bạn nhấn nút || để tạm dừng, nút tam giác ► play màu đen trên để nghe podcat
🎧 Nội dung Podcast:
- Khái niệm và vai trò của dầm ẩn
- Ưu điểm và sự hấp dẫn của dầm chìm
- Hạn chế và đánh đổi về mặt kỹ thuật
- Các Yêu cầu kỹ thuật và thi công quan trọng
- Lời khuyên của chuyên gia khi áp dụng
Dầm ẩn là xu hướng thiết kế mới trong xây dựng, giúp tối ưu không gian, tăng thẩm mỹ trần phẳng và giảm chi phí vật liệu. Đây là dạng dầm bẹt hay dầm chìm, nằm gọn trong sàn, kết hợp ưu điểm của sàn phẳng và dầm nổi truyền thống.
❓Dầm ẩn là gì?
Dầm ẩn (hay còn gọi là dầm bẹt, dầm chìm) là loại dầm được bố trí nằm trong chiều dày sàn, không lộ ra bên dưới trần.
Dầm này giúp tạo bề mặt trần phẳng, liền mạch, mang lại cảm giác sang trọng và hiện đại.
Khác với dầm nổi, dầm ẩn chỉ nhỉnh hơn một chút so với chiều dày sàn, bề rộng lớn hơn, giúp phân bổ tải trọng đều và gia cường cục bộ tại các vị trí cần chịu lực như tường ngăn, khu vực lỗ mở.
Xem thêm >> Sàn không dầm

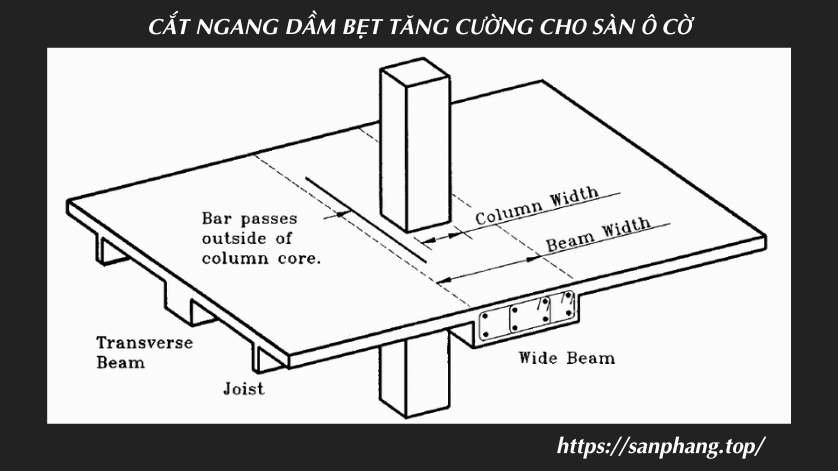

🧩 Nguyên lý & Cấu tạo của dầm ẩn
Cấu tạo của dầm chìm gồm:
- Thép chịu lực chính nằm trong vùng kéo.
- Thép đai bố trí dày ở hai đầu dầm chống nứt chéo.
- Bê tông mác ≥ 25 MPa, thép ≥ 460 MPa.
- Chiều cao dầm gần bằng chiều dày sàn, tỷ lệ b/h > 2.
Nguyên lý hoạt động của dầm ẩn là phân phối tải trọng từ bản sàn tới cột, hạn chế biến dạng và nứt. Dầm được mô hình hóa như một phần tử kết cấu phẳng trong hệ sàn, nhờ đó tăng tính đồng nhất và giảm chi tiết rườm rà trong thiết kế.
Xem thêm >> Sàn phẳng không dầm
🎯 Dầm ẩn tối ưu không gian như thế nào?
Dầm ẩn giúp tăng chiều cao sử dụng thực tế mà không cần tăng tổng chiều cao tầng.
Nhờ trần phẳng, hệ thống kỹ thuật như điện, nước, điều hòa có thể bố trí linh hoạt, không bị vướng dầm.
Điều này đặc biệt quan trọng trong căn hộ cao cấp, văn phòng hạng A, nơi yêu cầu không gian mở và tính thẩm mỹ cao.
Ngoài ra, dầm ẩn giúp tiết kiệm chi phí gián tiếp, như vật liệu bao che hay thi công trần giả.

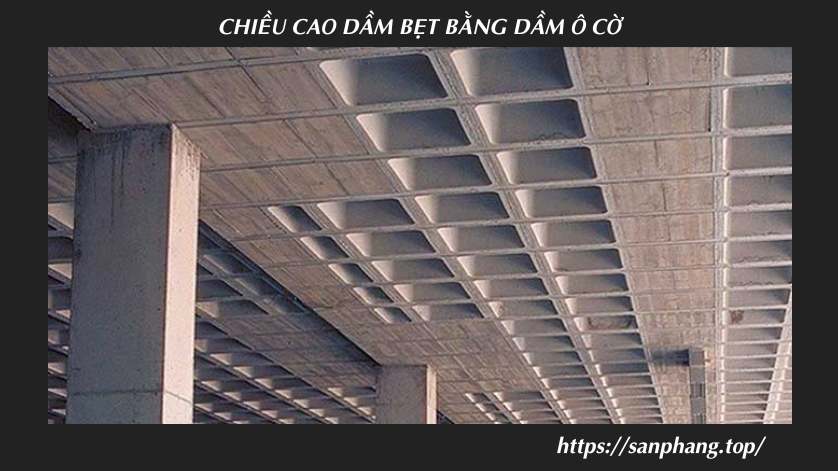

💠 Các loại dầm ẩn phổ biến
Hiện nay, dầm ẩn có 3 dạng chính:
- Dầm bẹt – Bề rộng lớn, chiều cao nhỏ, thường dùng trong sàn dày.
- Dầm chìm – Nằm hoàn toàn trong bản sàn, không nhô ra dưới trần.
- Dầm ẩn kết hợp sàn phẳng – Giải pháp lai giúp tăng khả năng chịu lực mà vẫn giữ mặt trần phẳng.
Tùy mục đích sử dụng, kỹ sư sẽ chọn cấu hình phù hợp để đảm bảo tính kinh tế và an toàn.
Xem thêm >> Sàn phẳng không dầm
🎯 Ưu và nhược điểm của dầm ẩn
🔺 Ưu điểm của dầm ẩn
- Tối ưu thẩm mỹ trần: Không lộ dầm, bề mặt phẳng, hiện đại.
- Tăng chiều cao thông thủy, tạo không gian thoáng.
- Thuận tiện bố trí MEP, giảm xung đột hệ kỹ thuật.
- Thi công nhanh, giảm chi phí trần giả và vật liệu bao che.
🔻 Nhược điểm của dầm ẩn
- Khả năng chịu tải hạn chế so với dầm nổi.
- Yêu cầu kỹ thuật cao trong thiết kế và thi công.
- Kiểm soát võng, nứt phức tạp, cần phần mềm mô phỏng chuyên dụng (ETABS, SAFE).
- Không phù hợp với công trình tải trọng lớn hoặc yêu cầu kháng chấn cao.
🏗️ Ứng dụng của dầm ẩn trong thực tế
Dầm ẩn được ứng dụng phổ biến trong:
- Biệt thự, nhà phố hiện đại – cần trần phẳng và không gian mở.
- Cao ốc văn phòng, chung cư cao cấp – tối ưu chiều cao tầng, tăng diện tích sử dụng.
- Công trình kiến trúc hiện đại – nơi yêu cầu thẩm mỹ, ánh sáng, bố trí kỹ thuật linh hoạt.
Trong một số trường hợp, dầm ẩn còn được dùng để gia cường dưới tường ngăn nhẹ hoặc vùng lỗ mở sàn.
Xem thêm >> Sàn vượt nhịp
❓Dầm ẩn được thi công như thế nào?
Thi công dầm ẩn yêu cầu kỹ thuật cao và kiểm soát chặt chẽ từng công đoạn:
Bước 1: Thiết kế chi tiết bằng phần mềm mô phỏng kết cấu (ETABS, SAFE).

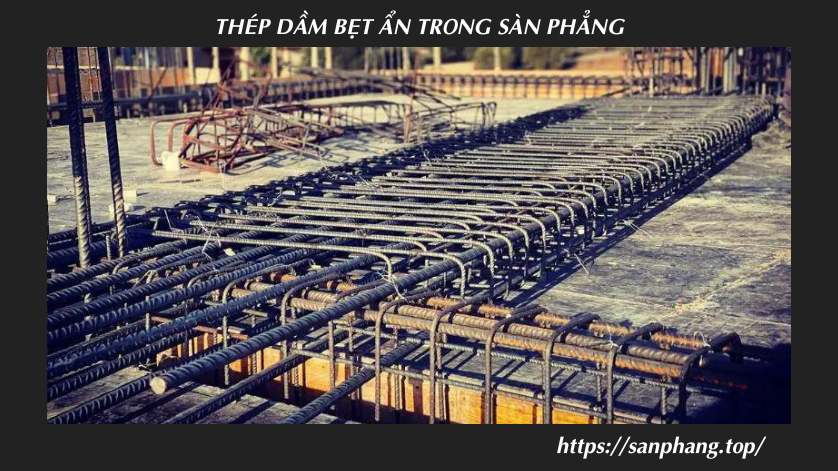

Bước 2: Bố trí thép đúng vị trí, tăng cường tại vùng chịu lực.
Bước 3: Lắp cốp pha chống vồng (camber) với độ vồng 1–3mm/m để bù võng.
Bước 4: Đổ bê tông liên tục, đầm kỹ, tránh rỗ khí.
Bước 5: Tháo cốp pha sau 7–14 ngày, khi bê tông đạt ≥70% cường độ.
Mọi sai sót nhỏ trong thi công có thể ảnh hưởng đến chất lượng kết cấu, do đó cần kỹ sư giám sát giàu kinh nghiệm.
❓So sánh dầm ẩn với dầm lồi truyền thống
| Tiêu chí | Dầm ẩn (Dầm bẹt, Dầm chìm) | Dầm lồi (Dầm nổi) |
|---|---|---|
| Thẩm mỹ trần | Trần phẳng, đẹp, sang trọng | Trần gồ ghề, phải che dầm |
| Chiều cao thông thủy | Cao hơn, thoáng hơn | Thấp hơn |
| Khả năng chịu tải | Trung bình, cho nhịp nhỏ – vừa | Tốt, cho nhịp lớn |
| Thi công | Yêu cầu kỹ thuật cao | Dễ hơn |
| Ứng dụng | Nhà dân dụng, văn phòng cao cấp | Kho xưởng, nhà công nghiệp |
Tóm lại: Dầm ẩn phù hợp cho công trình hiện đại, ưu tiên thẩm mỹ và không gian. Dầm nổi vẫn thích hợp cho kết cấu tải trọng lớn.
❓Khi nào nên chọn dầm chìm và khi nào nên chọn dầm nổi?
- Chọn dầm ẩn khi:
- Muốn tối ưu không gian trần phẳng.
- Ưu tiên thẩm mỹ và linh hoạt MEP.
- Công trình có tải trọng vừa phải.
- Chọn dầm nổi khi:
- Cần vượt nhịp lớn, chịu tải nặng.
- Vùng kháng chấn cao, cần kết cấu chắc chắn.
- Dự án kỹ thuật nặng như nhà xưởng, kho bãi.
⚙️ Bảng so sánh kỹ thuật chi tiết giữa Dầm ẩn, Dầm nổi và Sàn phẳng
| Tiêu chí | Dầm ẩn (Dầm bẹt / Dầm chìm) | Dầm nổi (Dầm truyền thống) | Sàn phẳng (Không dầm) |
|---|---|---|---|
| Vị trí dầm | Nằm trong chiều dày sàn, không lộ dưới trần. | Lộ rõ dưới mặt trần. | Không có dầm, chỉ có bản sàn chịu lực. |
| Chiều cao tổng thể | Trung bình, tối ưu chiều cao tầng. | Lớn, giảm chiều cao sử dụng. | Nhỏ nhất, tiết kiệm không gian tối đa. |
| Thẩm mỹ trần | Trần phẳng, sang trọng, dễ thiết kế nội thất. | Trần chia cắt, thường phải làm trần giả. | Trần hoàn toàn phẳng, đẹp nhất. |
| Khả năng chịu tải | Trung bình, phù hợp tải trọng vừa. | Rất tốt, cho nhịp lớn và tải nặng. | Hạn chế, chỉ phù hợp nhịp nhỏ. |
| Thi công | Cần kỹ thuật cao, kiểm soát nghiêm ngặt. | Dễ thi công, phổ biến. | Cần sàn ứng lực trước hoặc cáp dự ứng lực. |
| Chi phí trực tiếp | Trung bình – cao hơn sàn thường. | Trung bình, tiết kiệm vật liệu. | Cao, yêu cầu vật liệu và kỹ thuật cao. |
| Chi phí gián tiếp | Giảm do không cần trần giả, tiết kiệm chiều cao. | Tăng do phải đóng trần che dầm. | Giảm, nhưng yêu cầu cốp pha phức tạp. |
| Thiết kế MEP (điện, nước, HVAC) | Dễ bố trí, không bị cản trở. | Khó bố trí, bị vướng dầm. | Dễ nhất, hoàn toàn tự do. |
| Ứng dụng phù hợp | Nhà ở cao cấp, văn phòng, biệt thự hiện đại. | Nhà công nghiệp, nhà xưởng, công trình lớn. | Chung cư cao tầng, khách sạn, công trình đặc biệt. |
| Khả năng kháng chấn | Trung bình, cần thiết kế cẩn thận. | Tốt, tuân thủ nguyên tắc “cột mạnh – dầm yếu”. | Phụ thuộc vào loại sàn (ứng lực trước hoặc cáp dự ứng lực). |
| Yêu cầu thiết kế | Cần mô phỏng bằng ETABS, SAFE, tuân TCVN 5574:2018. | Có thể thiết kế theo công thức cơ bản. | Bắt buộc dùng phần mềm kết cấu nâng cao. |
📘 Phân tích kỹ thuật: Ưu thế & giới hạn
✅ Dầm ẩn:
- Là giải pháp trung gian lý tưởng giữa sàn dầm nổi và sàn phẳng.
- Giữ được thẩm mỹ cao, vẫn đảm bảo chịu lực ổn định.
- Tuy nhiên, cần đội ngũ thiết kế và thi công có kinh nghiệm, vì dầm ẩn dễ võng và nứt nếu thi công sai kỹ thuật.
✅ Dầm nổi:
- Là giải pháp truyền thống, an toàn, chịu lực mạnh, vượt nhịp xa.
- Nhưng gây mất thẩm mỹ và hạn chế không gian kỹ thuật.
✅ Sàn phẳng:
- Mang lại trần phẳng tuyệt đối, dễ bố trí MEP, nhưng đòi hỏi vật liệu và công nghệ cao.
- Thường kết hợp với cáp dự ứng lực hoặc lõi rỗng để tăng độ cứng.
🧮 Kết luận kỹ thuật ngắn gọn
| Mục tiêu thiết kế | Giải pháp nên chọn |
|---|---|
| Tối ưu không gian, thẩm mỹ cao | Dầm ẩn / Dầm bẹt |
| Chịu tải nặng, nhịp lớn | Dầm nổi |
| Trần phẳng tuyệt đối, công trình cao tầng | Sàn phẳng |
💡 Gợi ý kỹ sư & chủ đầu tư
- Với công trình dân dụng hiện đại, dầm ẩn kết hợp sàn phẳng là lựa chọn cân bằng nhất.
- Nếu dự án yêu cầu tối đa hiệu suất và kháng chấn, nên ưu tiên dầm nổi.
- Khi sử dụng dầm ẩn, hãy đảm bảo quy trình thi công đúng chuẩn, kiểm tra võng, nứt, camber và mô phỏng lực bằng phần mềm chuyên dụng.
💬 Câu hỏi thường gặp (FAQ)
1. Dầm chìm có bền không?
Có, nếu thiết kế và thi công đúng chuẩn, dầm ẩn vẫn đảm bảo độ bền cao và an toàn.
2. Dầm phẳng có tốn chi phí hơn dầm nổi không?
Chi phí trực tiếp có thể cao hơn, nhưng tiết kiệm vật liệu bao che và thi công nhanh hơn, tổng chi phí thường giảm.
3. Dầm bẹt có cần chống võng không?
Có. Dầm ẩn cần chống vồng cốp pha để bù võng tự nhiên sau khi đổ bê tông.
4. Dầm chìm có dùng được trong nhà xưởng không?
Không khuyến khích. Dầm nổi phù hợp hơn cho công trình tải trọng lớn và vượt nhịp xa.
5. Có thể kết hợp dầm ẩn với sàn phẳng không?
Hoàn toàn có thể. Đây là giải pháp tối ưu cho nhà dân dụng hiện đại.
🧭 Kết luận
Dầm ẩn là giải pháp kết cấu tiên tiến, dung hòa giữa tính thẩm mỹ, công năng và hiệu quả kinh tế.
Tuy không thay thế hoàn toàn dầm nổi, nhưng dầm ẩn mở ra xu hướng mới cho kiến trúc hiện đại, đặc biệt với công trình dân dụng cao cấp.
👉 Tác giả: Trần Hải
